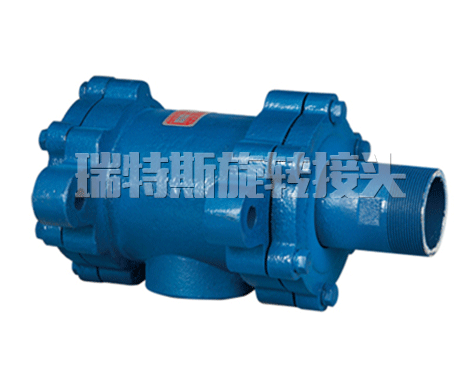

![QD(65-100)型旋转接头](/uploads/allimg/171020/1-1G020140K3I2.gif)

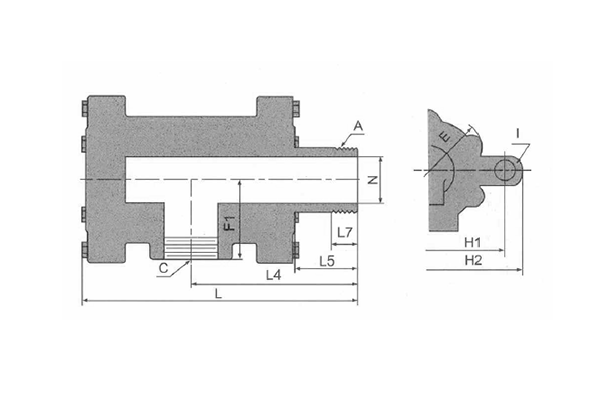

![QD(65-100)型旋转接头平面图](/uploads/allimg/171020/1-1G020140919445.gif)
QD(20-50)蒸汽旋转接头参数:
适用转速:≤100RPM
适用温度:≤220℃
适用压力:≤1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
单向流通式——螺纹连接
规格 | 型号 | A | C | E | F1 | H1 | H2 | I | L | L4 | L5 | L7 | N |
65 | QD-65 | R2-1/2 | Rc2-1/2 | 190 | 85 | 220 | 270 | 20 | 318 | 195 | 80 | 40 | 64 |
80 | QD-80 | R3 | Rc3 | 230 | 110 | 300 | 355 | 26 | 367 | 220 | 85 | 45 | 75 |
100 | QD-100 | R4 | Rc4 | 261 | 120 | 300 | 354 | 26 | 367 | 265 | 87 | 45 |
