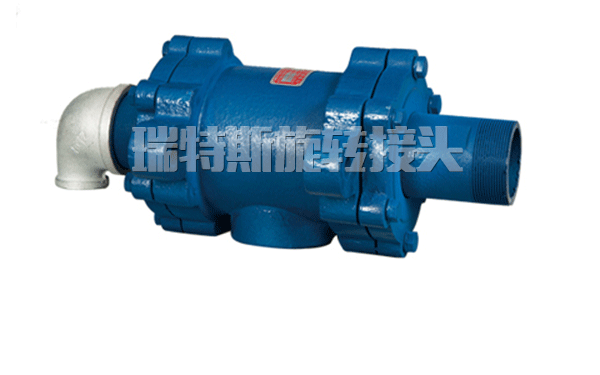

![QS-G(65-100)型旋转接头](/uploads/allimg/171020/1-1G020142FAZ.gif)
QS-G型旋转接头特点:
QS旋转接头的动密封的组件都是经过精密机械加工过包括:密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的,而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性良好、耐高温等特点。
QS-G型旋转接头参数:
转速:100RPM
温度:220度
压力:1.8Mpa
适用介质:饱和蒸汽、过热蒸汽、过热水
接头壳体:球墨铸铁
流通方式:双向
链接方式:螺纹连接,有左右旋之分

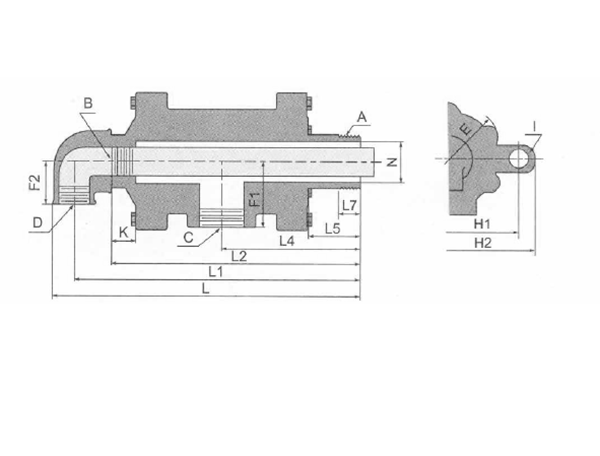

![QS-G(65-100)型旋转接头平面图](/uploads/allimg/171020/1-1G020142H2591.gif)
QS-G型旋转接头 双向流通内管固定式——螺纹连接
规格 |
型号 |
A |
B |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
I |
K |
L |
L1 |
L2 |
L4 |
L5 |
L7 |
N |
65 |
QS-G65-32 |
R2-1/2 |
G1-1/4 |
Rc2 |
Rc1-1/4 |
190 |
86 |
62 |
220 |
270 |
20 |
40 |
402 |
376 |
354 |
195 |
80 |
40 |
64 |
80 |
QS-G80-40 |
R3 |
G1-1/2 |
Rc2-1/2 |
Rc1-1/2 |
230 |
110 |
72 |
300 |
255 |
26 |
40 |
476 |
441 |
411 |
220 |
85 |
45 |
75 |
100 |
QS-G100-65 |
R4 |
G2-1/2 |
Rc2-1/2 |
Rc2-1/2 |
261 |
120 |
90 |
300 |
354 |
26 |
40 |
510 |
467 |
429 |
265 |
87 |
45 |
98 |
